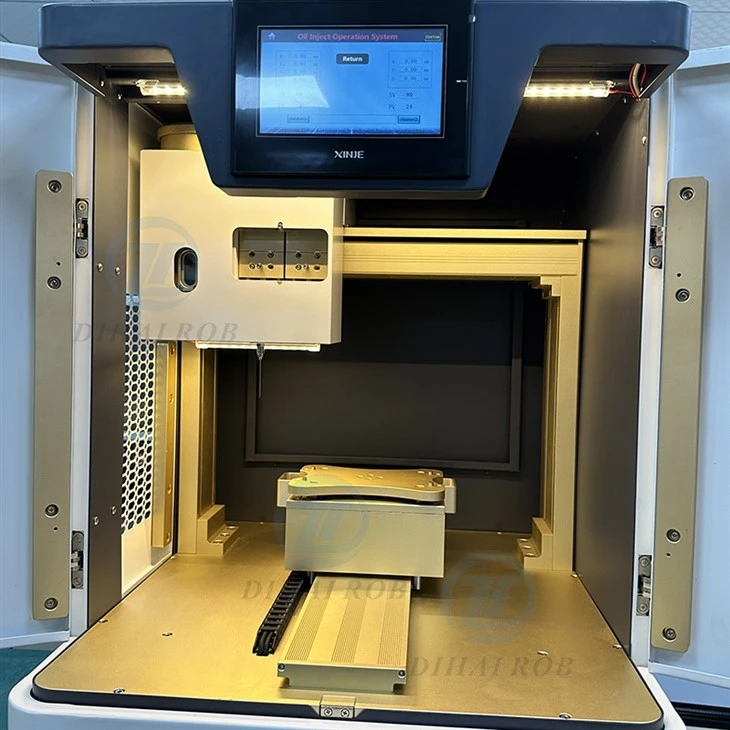

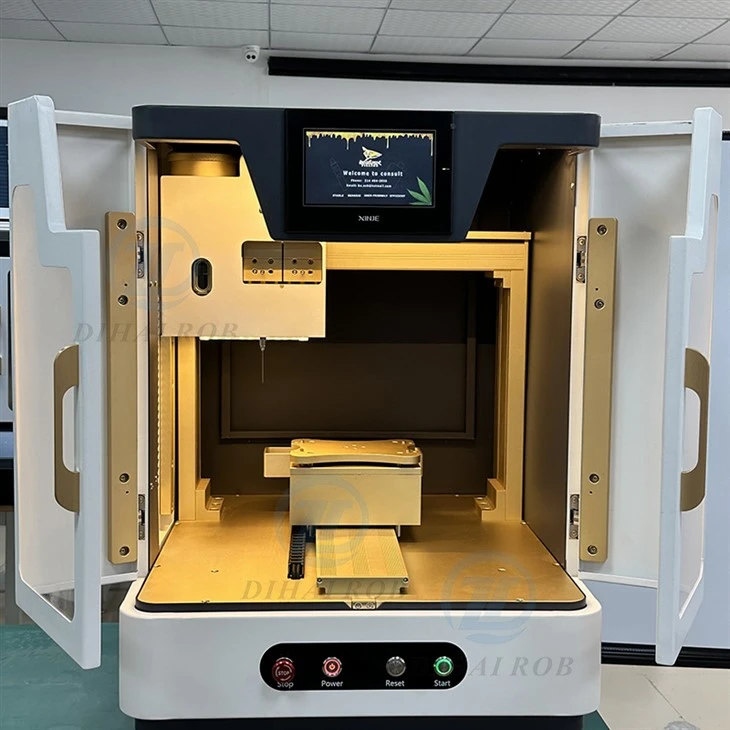

CBD 완전 자동 충전유 기계 원 바늘 오일 주입 기계

이 오일 주입 기계는 고효율과 정밀도를 특징으로하는 분무기 오일 주입을 위해 특별히 설계되었습니다.
고급 X, Y, Z- 축 이동 시스템을 채택하여 오일 주입 위치를 유연하게 조정하여 다른 사양의 원자력의 오일 주입 요구 사항을 충족시킬 수 있습니다. 장비에는 고도로 정밀 액체 볼륨 제어 장치가 장착되어 있습니다. 액체 부피 정확도 (정격 뇌졸중)의 오차는 1%이상이거나 동일하며 액체 부피 정확도 (반복성)의 오차 (반복성)는 0. 3%- 0. 7%로 각 오일 주입의 정확도를 보장합니다. 사용자 - 친숙한 작동 인터페이스를 통해 연산자는 오일 주입 위치 매개 변수 및 기타 작동 매개 변수를 쉽게 설정할 수 있습니다. 오일 저장 분지의 최대 용량은 1300ml이며 빈번한 급유의 문제가 줄어 듭니다.
동시에 장비는 고품질 액체 - 알루미늄 합금, 실리콘 및 스테인리스 스틸을 포함한 접촉 재료를 사용하여 오일 제품의 품질과 장비의 내구성을 보장합니다. 대규모 스케일 분무기 생산 기업에 적합하여 생산 효율성을 효과적으로 개선하고 생산 비용을 줄일 수 있습니다.

문의 보내기

제품 소개

기본 작동 방법

01.

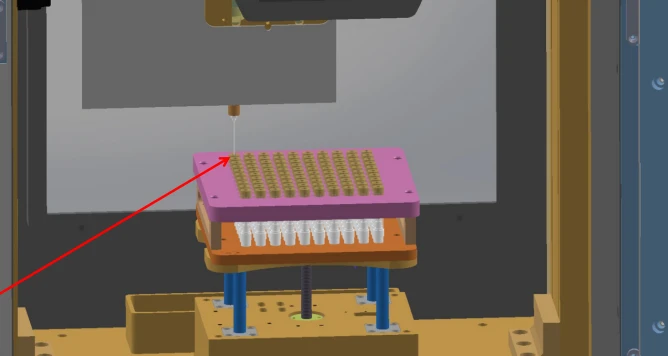

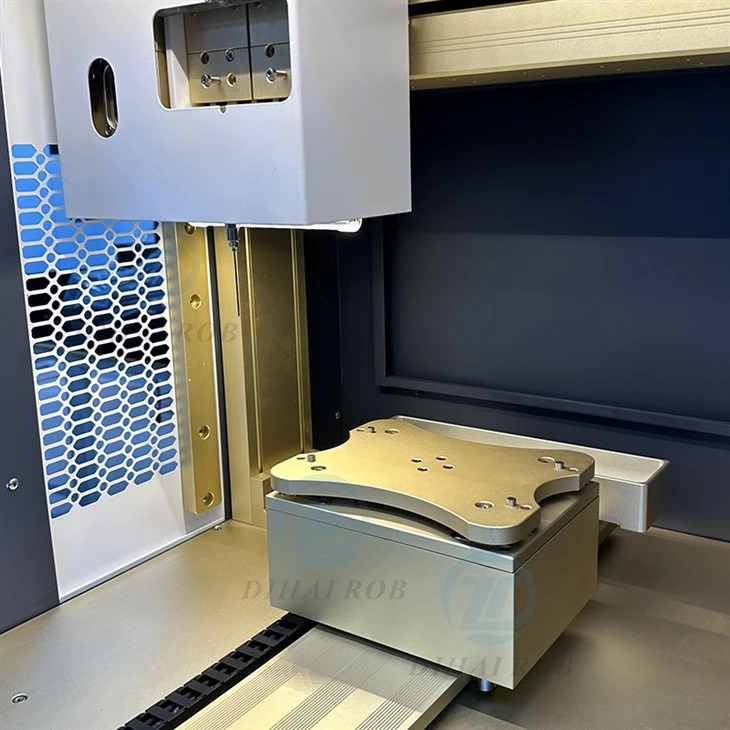

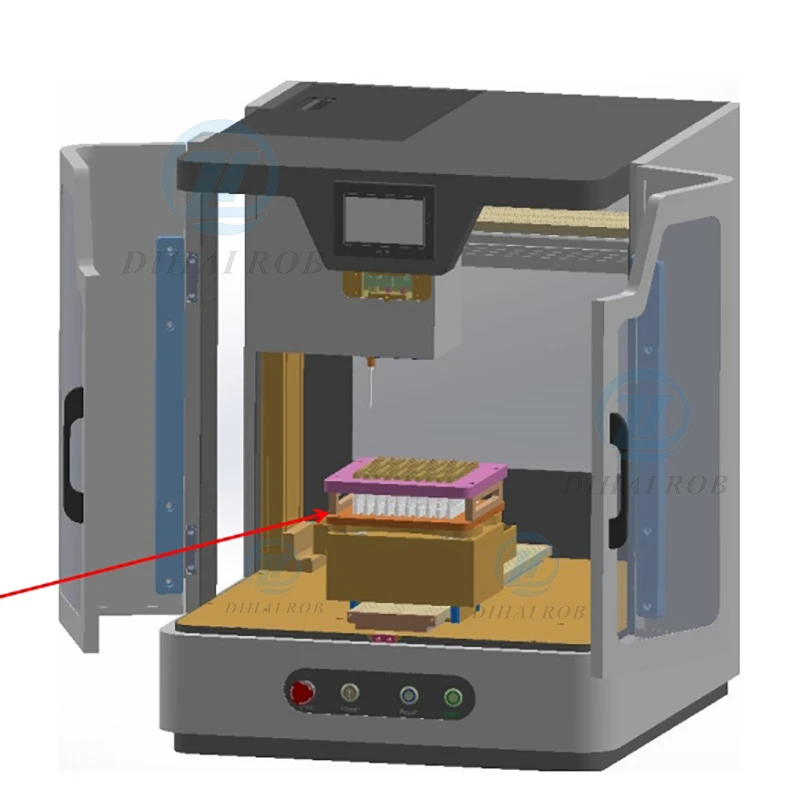

분무기 트레이의 배치 방법 :

트레이 시트에 분무기 트레이를 놓고 그림과 같이 트레이 시트의 4 개의 위치 핀과 트레이의 4 개의 위치 구멍을 정렬합니다.

02.

분무기 위치 매개 변수 설정 :

작동 인터페이스의 홈페이지에서 "재설정"을 클릭하여 모든 움직이는 축을 재설정 한 다음 MHI 시스템 작동 인터페이스 - 수동 작동을 입력하십시오.

x, y 및 z 축을 작동시켜 오른쪽 손으로 그림과 같이 주사기의 오일 주입 위치와 첫 번째 분무기를 움직이고 관찰하십시오.

참고 : 길이가 다른 원자에 사용되는 오일 주입 주사기의 길이는 다릅니다. 분무기의 길이가 40mm 미만인 경우 긴 주사기를 사용하십시오. 분무기의 길이가 100mm보다 큰 경우 짧은 주사기를 사용하십시오.

주요 성능 매개 변수

프로젝트 이름	매개 변수
입력 전압 (V)	단일 - 위상 AC110VAC 60Hz
입력 전원 용량 (전원)	1.2kW
온도 측정 범위	0 - 120 학위, 정확도 2%
장비 치수	620x670x800 (단위 : 일반적으로 mm에서 명확히하십시오)
장비 무게	160kg
환경 조건	온도 0 - 100 정도
액체 부피 정확도 (정격 뇌졸중)	오류는 1% 이상 또는 동일
액체 부피 정확도 (반복성)	오류 0. 3% - 0. 7%
석유 저장 분지의 최대 용량	1300ml
피스톤의 추천 원동력	0.9N.m
주입 용량 사양	0. 2 - 7 ml
액체 - 접촉 재료	알루미늄 합금, 실리콘, 스테인리스 스틸

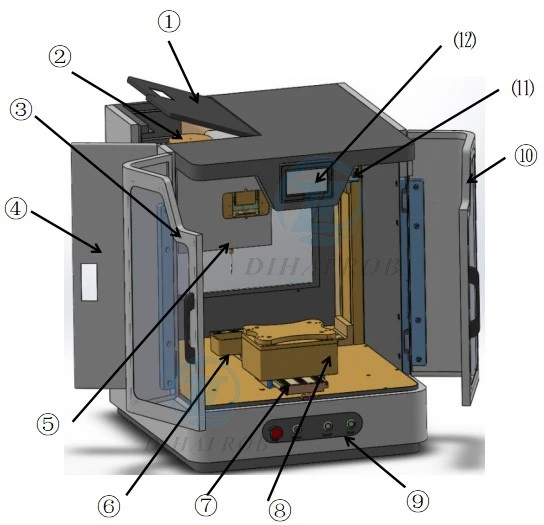

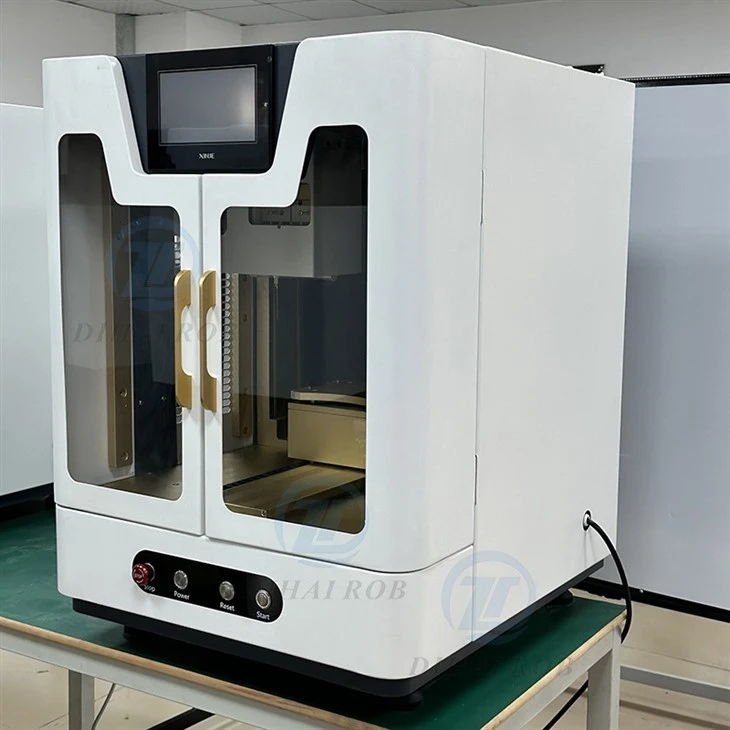

장비 개요

01.

일련 번호	이름
1	상단 플립 커버
2	석유 저장 탱크
3	정문 1
4	옆문
5	오일 주입 펌프
6	오일 수용 상자
7	y 축 이동 어셈블리
8	z 축 이동 어셈블리
9	작동 패널
10	정문 2
11	x 축 이동 어셈블리
12	작동 터치 스크린

02.

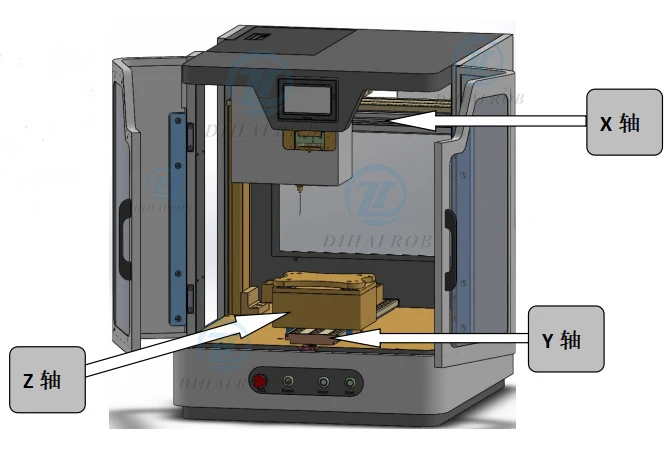

x 축 이동 구성 요소가 가장 왼쪽 원점 위치에 있는지 확인하십시오. y 축 이동 구성 요소가 전방 원점 위치에 있고 z 축 리프팅 구성 요소가 상단 원점 위치에 있는지 확인하십시오. 데모 전에 오일 주입 바늘 튜브에 우발적 인 손상을 피하기 위해 y 축 성분에 Atomizer 트레이를 놓지 마십시오. 오른쪽 그림에서 볼 수 있듯이

03.

오일 주입 위치 결정 :

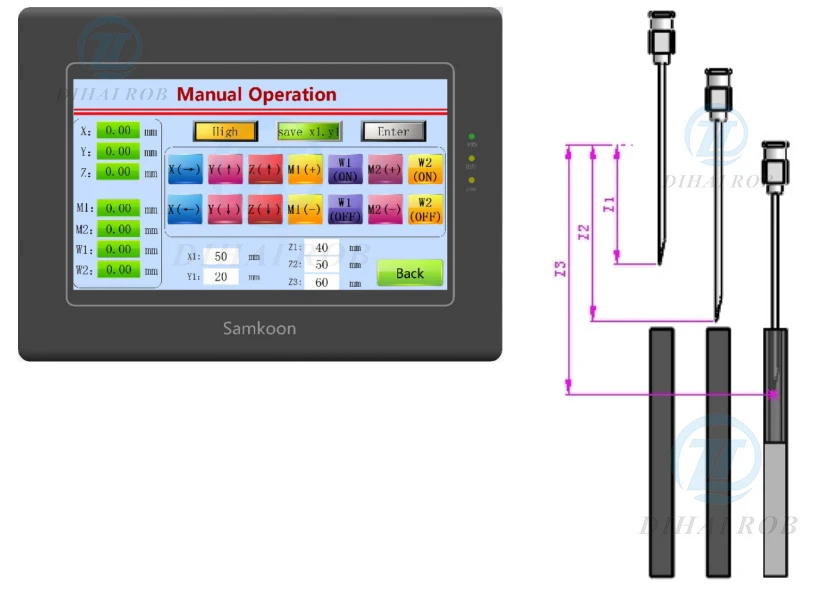

x, y 및 z 축을 첫 번째 분무기의 오일 주입 위치로 이동하십시오. "X1, Y1을 저장"하면 "ENTER"키를 클릭하여 X\/Y 축의 현재 시작 좌표를 저장하십시오.
토글 키를 다시 클릭하십시오. "저장 Z1"이 나타나면 "ENTER"키를 클릭하여 Z- 축에서 오일 주입을 위해 가장 높은 리프팅 포인트 Z1을 저장하십시오.
z- 축을 작동하여 아래쪽으로 이동하십시오. 바늘이 분무기의 상단에 도달하고 왼쪽 이동 중에 충돌이 없음을 관찰 할 때는 토글 키를 클릭하십시오. "Z2"가 나타나면 "ENTER"키를 클릭하여 Atomizer 상단 근처의 Z- 축의 높이 Z2를 저장하십시오.
z- 축을 계속 작동하여 아래쪽으로 이동하십시오. 바늘이 분무기에 삽입 될 때 오일 주입 깊이를 관찰하십시오. 토글 키를 클릭하십시오. "저장 Z3"이 나타나면 "ENTER"키를 클릭하여 Z- 축의 오일 주입 깊이 Z3을 저장하십시오. 그런 다음 오른쪽 - 손 그림과 같이 위치 매개 변수 설정이 완료됩니다.
