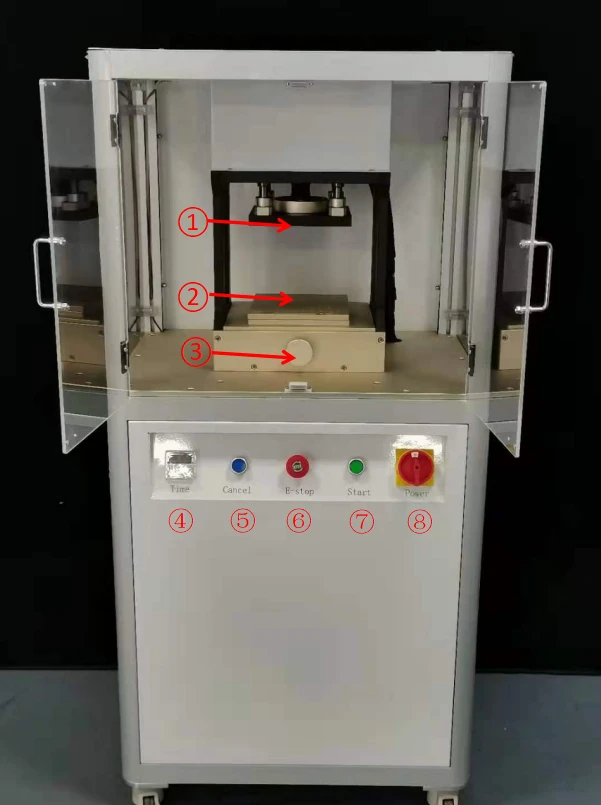

① 하부 프레스 플레이트: 제품 어셈블리의 프레스 구성 요소 역할을하며, 프레스 공정 중에 워크 피스에 압력을 가하여 안전한 피팅을 보장합니다.
② 백킹 플레이트: 다른 길이의 분무기를 수용하도록 설계된 일치하는 액세서리로 작동 중에 다양한 치수를 갖는 분무기의 안정적인 위치를 보장합니다.
③ 리프팅 조정 노브:베이스 플레이트의 수직 이동을 조정 범위로 0-5mm로 조정하는 데 사용됩니다.시계 방향 회전은베이스 플레이트를 높이고 시계 반대 방향으로 회전하면.
④ 시간 릴레이: 하부 프레스 플레이트가 가장 낮은 위치에 도달 할 때 (즉, 제품 프레스에 필요한 압력 - 보유 기간)에 도달 할 때 하부 프레스 플레이트의 거주 시간을 제어합니다.
⑤ 취소 버튼: 하부 프레스 플레이트의 상향 이동을위한 제어 버튼으로 기능합니다. 누르면 진행중인 프레스 프로세스가 취소되고 하단 프레스 플레이트를 원래 위치로 다시 들어 올립니다.
⑥ 비상 정지 버튼: 응급 상황의 경우이 버튼을 누르면 프레스 플레이트의 하향 이동이 즉시 중지됩니다. 버튼을 회전시켜 재설정하고 장비를 일반 대기 상태로 복원하십시오.
⑦ 시작 버튼:이 버튼은 장비의 프레스 사이클을 시작하여 하단 프레스 플레이트의 하향 이동을 트리거하여 제품 어셈블리 프로세스를 시작합니다.
⑧ 전원 스위치: 장비의 주요 전원 공급 장치를 제어하여 사용자가 장치를 켜거나 끄는 데 가능합니다.
⑨ 파워 소켓: 제공된 일치하는 전원 코드 (액세서리에 포함)를이 소켓에 삽입하십시오. 장비는 110V의 AC 전압에서 작동합니다.
